Configuration Menus

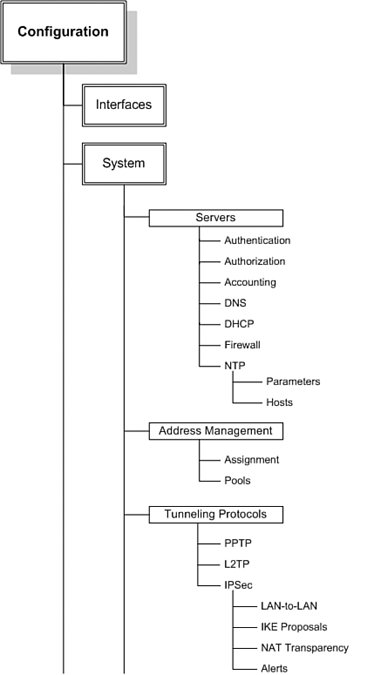

Figure A.1. VPN Concentrator Manager Configuration Options 1.

graphics/ap01fig01.gif

Table A.1. VPN Concentrator Manager Configuration Options 1 Summary

Screen Name

Parameters

Configuration | Interfaces6

IP address, subnet mask, speed, and duplex of Ethernet interfaces4, interface filters, OSPF, RIP, and bandwidth management assignment

Configuration | System | Servers

Communication parameters for connectivity to external AAA4, DNS, DHCP, and NTP servers

Configuration | System | Address Assignment4

Client specified, per user, DHCP, or configured pool tunnel IP assignments and parameters

Configuration | System | Tunneling Protocols4

PPTP, L2TP, and IPSec tunneling protocol parameters

Configuration | System | Tunneling Protocols | IPSec6

LAN-to-LAN tunnel establishment, IKE proposal creation and activation4, IPSec over TCP and NAT-T NAT Transparency, and disconnect alerts to connected sessions

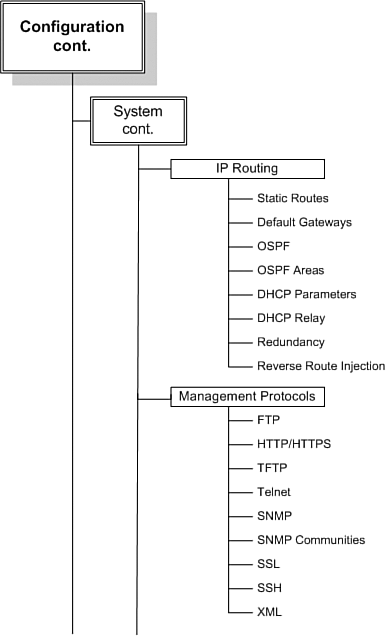

Figure A.2. VPN Concentrator Manager Configuration Options 2.

graphics/ap01fig02.gif

Table A.2. VPN Concentrator Manager Configuration Options 2 Summary

Screen Name

Parameters

Configuration | System | IP Routing6

Static and default route entries, system-wide OSPF parameters, DHCP Proxy and DHCP Relay, VRRP establishment and role identification for concentrator redundancy, and Client/Network Extension Reverse Route Injection

Configuration | System | Management Protocols

FTP, HTTP/HTTPS, TFTP, Telnet, SNMP, SSL, SSH and XML protocols for VPN 3000 Concentrator system management services

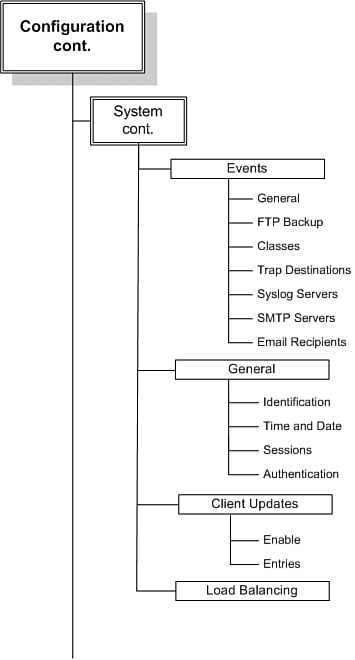

Figure A.3. VPN Concentrator Manager Configuration Options 3.

graphics/ap01fig03.gif

Table A.3. VPN Concentrator Manager Configuration Options 3 Summary

Screen Name

Parameters

Configuration | System | Events8

Event record definition and handling parameters, event severity notification parameters for FTP, SNMP, Syslog, and email

Configuration | System | General4

System time, date, and name, simultaneous session limit, and general system-wide authentication options

Configuration | System | Client Updates6

Cisco Unity Client and VPN 3002 Hardware Client software update notification message creation

Configuration | System | Load Balancing6

Virtual cluster creation and role assignment for concentrator load balancing utilizing VCA protocol

Figure A.4. VPN Concentrator Manager Configuration Options 4.

graphics/ap01fig04.gif

Table A.4. VPN Concentrator Manager Configuration Options 4 Summary

Screen Name

Parameters

Configuration | User Management | Base Groups4

Common default group parameters for access security policies, DNS and WINS assignment, IPSec SAs, authentication methods, Split Tunneling, Split DNS, firewall policy enforcement7, Hardware Client authentication modes and features9, and PPTP/L2TP tunnel parameters

Configuration | User Management | Groups4

Inherited base group attributes and custom usage parameters, group name and preshared key, group authentication, authorization, accounting server definition, group-specific address pool assignment, automatic group-wide client update notifications6, group bandwidth policy assignment6

Configuration | User Management | Users4

Inherited base or individual group attributes and custom usage parameters, internal username and password, user-assigned IP address4

Configuration | Policy Management | Access Hours4

Custom or default access times to limit connectivity to the network

Configuration | Policy Management | Traffic Management6

Defined network lists for ease of configuration, rule definition and assignment to filters, IPSec SA negotiation parameters4, NAT and PAT rules for LAN-to-LAN and interfaces, and bandwidth policy creation for rate policing and bandwidth reservation

Configuration | Policy Management | Certificate Group Matching

Custom rules for associating certain fields of digital certificates to groups
